Lavadoras industriales LMG para anilox, clichés y componentes de impresión

Lavado de componentes de impresión

LMG Green fabrica lavadoras específicas para cada pieza de la máquina de imprimir: bandejas y tinteros, cilindros pequeños, rodillos anilox y camisas, clichés y piezas grandes de rotativas. En Aufer Solutions las distribuimos en exclusiva en España.

Las lavadoras de piezas trabajan en circuito cerrado y hermético, y se fabrican en acero inoxidable AISI 304. Todos los equipos llevan marcado CE.

Qué lavadora elegir

  • Bandejas, tinteros, tapas laterales, cámaras de rasqueta y herramientas: VEGA.
  • Cilindros pequeños (hasta 150 mm de diámetro), bandejas y rasquetas: ORION.
  • Componentes grandes de rotativas de flexografía y huecograbado: túnel LIBRA.
  • Anilox y camisas, por alta presión: PEGASO.
  • Anilox y camisas, por ultrasonidos: SIRIUS.
  • Clichés fotopolímeros planos: ELECTRA.
  • Clichés de cartón ondulado: VELA.

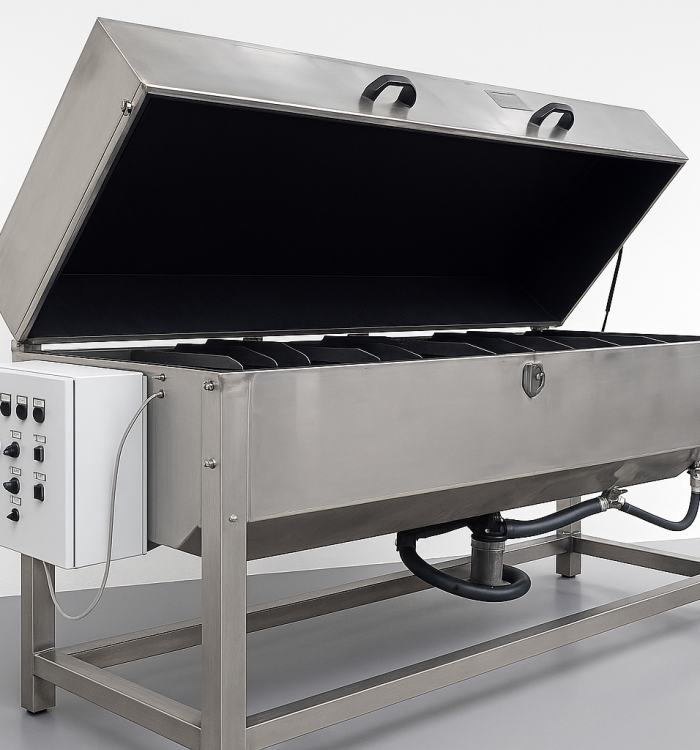

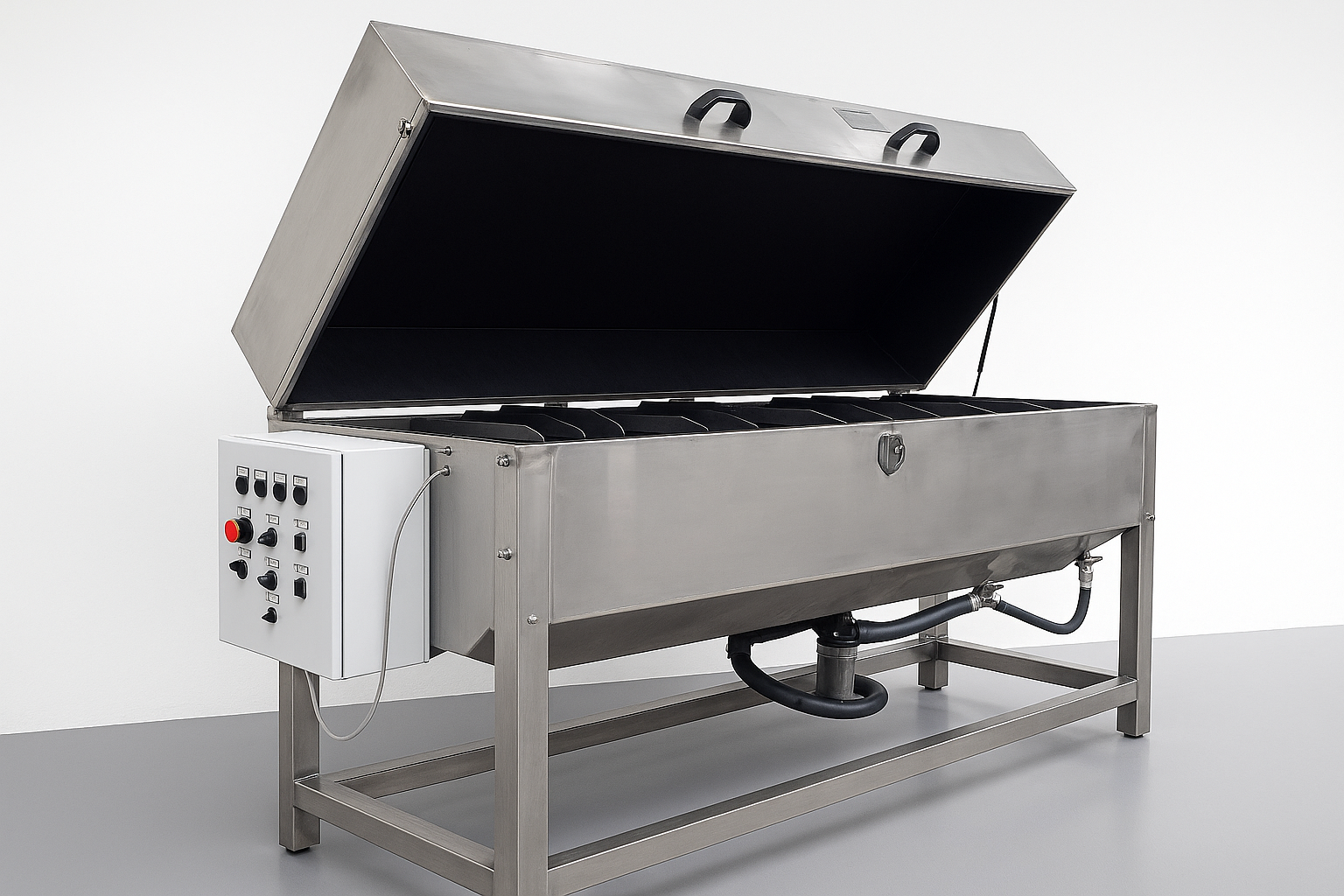

Lavadora universal de piezas modelo VEGA en acero inoxidable con tapa abierta y cuadro eléctrico lateral de mandos analógicos.

Modelos disponibles de lavadoras industriales

Lavadora universal VEGA

Para bandejas de tinta, tapas laterales, depósitos de tinta, rasquetas, herramientas y otros componentes. Según el fabricante, su lavado es óptimo para cámaras de rasqueta.

  • Versión neumática para lavar con solventes industriales y versión eléctrica para agua y detergente.
  • Lavado con movimiento mecánico horizontal y cuatro cabezales autorrotativos de doble boquilla.
  • Depósitos de acero inoxidable de 100 litros con fondo cónico, en configuración lavado/soplado o lavado/aclarado/soplado.
  • Dos filtros de acero inoxidable de 500 micras en cada depósito.
  • Bomba neumática para cargar y vaciar los depósitos sin que el operario trasvase líquidos.
  • Seguridad: sensor de apertura de tapa, que detiene el ciclo, y válvula de vacío. Preparada para conectar a la aspiración del cliente.

Ver el vídeo de VEGA

Lavadora ORION para cilindros pequeños

Para cilindros, bandejas de tinta, tapas laterales, depósitos de tinta, rasquetas y herramientas.

Características

  • Soporte con movimiento para alojar y girar cilindros, con apoyos de teflón para distintos tamaños, incluso con el engranaje montado. Diámetro máximo del cilindro: 150 mm.
  • Posición lateral para bandejas, rasquetas y tapas.
  • Carro horizontal con boquillas de lavado y soplado.
  • Versión neumática para solventes y versión eléctrica para agua y detergente.
  • Depósitos de 100 litros con fondo cónico y dos filtros de 500 micras, con sensor de apertura de tapa y válvula de vacío.
  • Construcción en acero inoxidable AISI 304.

Ver el vídeo de ORION

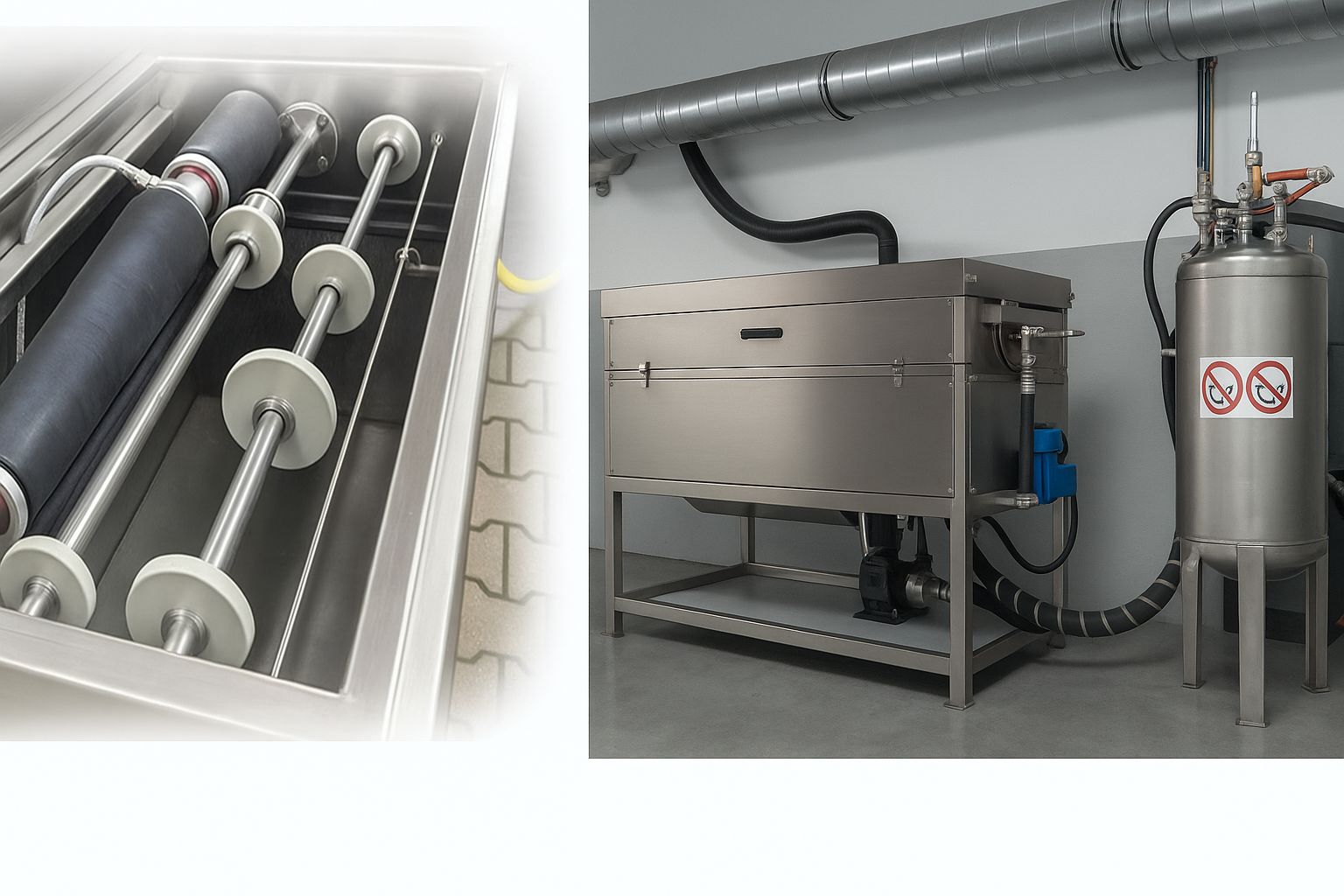

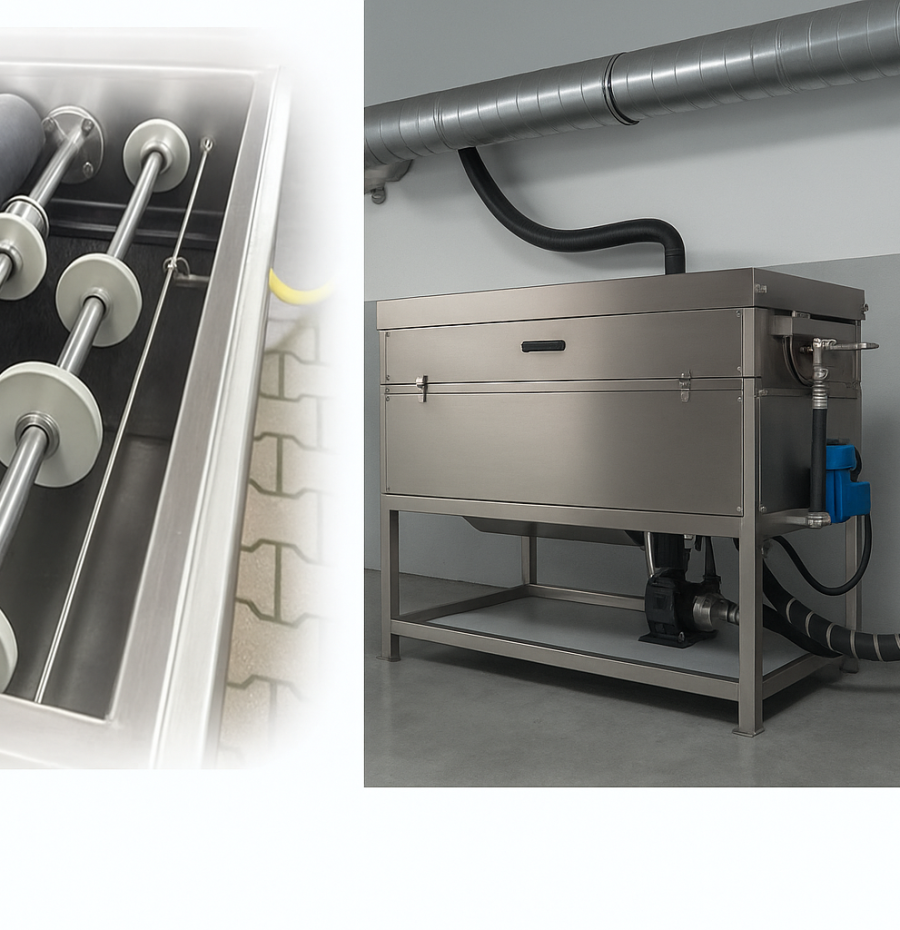

Composición técnica de la lavadora de cilindros ORION mostrando los rodillos internos de soporte y el sistema exterior de bombeo con tanque.

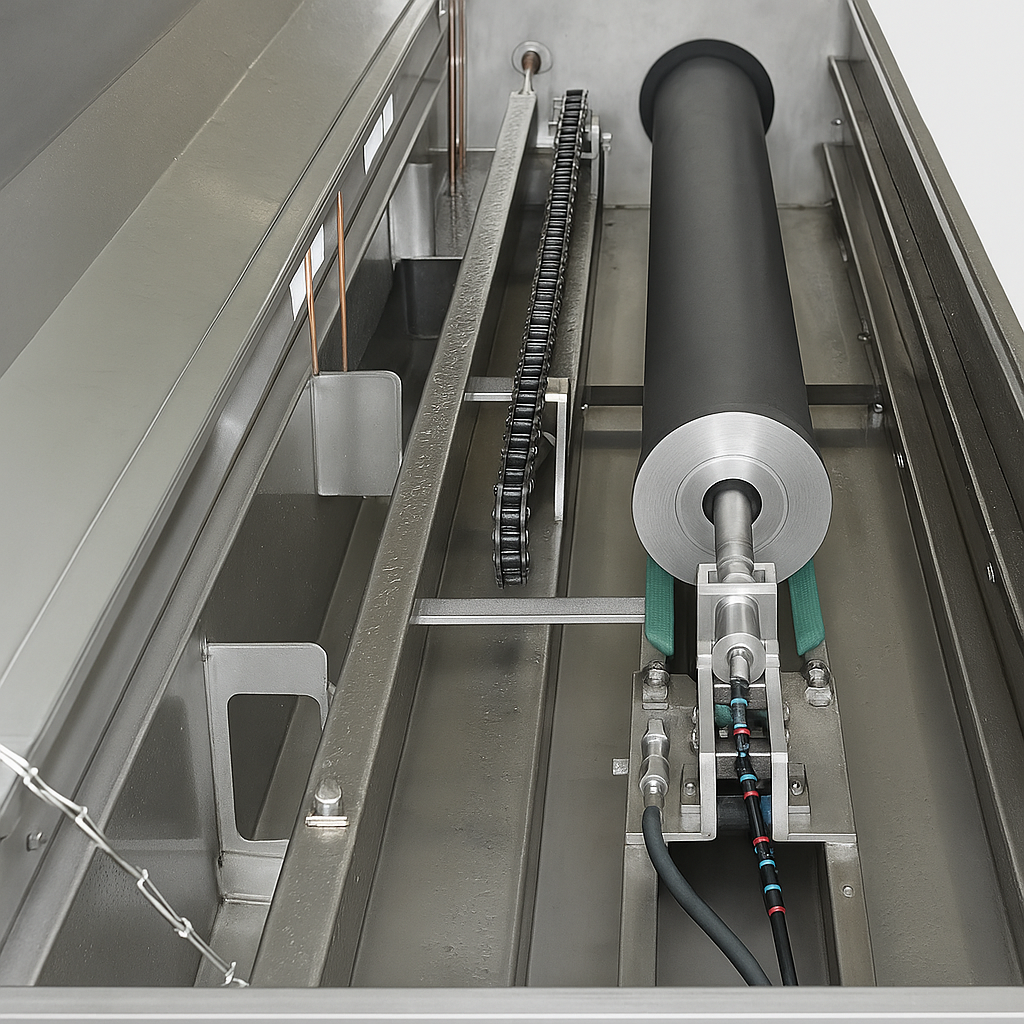

Vista interior de la unidad de lavado PEGASO mostrando el mecanismo de transmisión por cadena y rodillos de arrastre en acero inoxidable.

Unidad de lavado PEGASO para anilox y camisas (alta presión)

Lava anilox y camisas con producto químico caliente y agua de red a alta presión, con soplado final.

Características

  • Barra de pulverización de producto químico caliente a baja presión, con un consumo máximo de 1 l/min, recirculado en circuito cerrado.
  • Cabezal de agua de red a alta presión (máx. 120 bar, consumo medio 8 l/min) en carro móvil, con soplado final de aire comprimido (máx. 5 bar).
  • Soporte motorizado que gira el anilox o la camisa, adaptable a distintos tamaños. Dos tapas de teflón para cerrar las camisas.
  • Depósito de 50 litros para el producto químico, con calentamiento a 40 °C y sensor de nivel.
  • Cuadro eléctrico con PLC y ciclos de lavado y soplado automáticos.
  • Construcción en acero inoxidable AISI 304.

Ver el vídeo de PEGASO

Lavadora por ultrasonidos SIRIUS para anilox y camisas

Para anilox y camisas pequeños, habituales en etiqueta, y grandes.

Características

  • Sistema motorizado que gira el anilox para que los ultrasonidos cubran toda la superficie. Apoyos de nailon regulables.
  • SIRIUS 500 y 1000: cabezales piezoeléctricos de 40 kHz en el fondo del tanque.
  • SIRIUS 1800, 2700 y 3600: módulos sumergibles estancos de acero inoxidable AISI 316 con 30 cabezales piezoeléctricos de 40 kHz y 6.000 W en total. Los módulos se pueden retirar para el mantenimiento.
  • Ajuste de la velocidad de giro y de la temperatura del líquido, hasta 50 °C.
  • Seguridad: sonda de temperatura y sensor que impide arrancar los transductores sin líquido.
  • Estructura en acero inoxidable AISI 304.

Para el baño, Huber ofrece el concentrado Ultrasonic Additiv RAM 08: vea nuestros líquidos limpiadores.

Ver el vídeo de SIRIUS

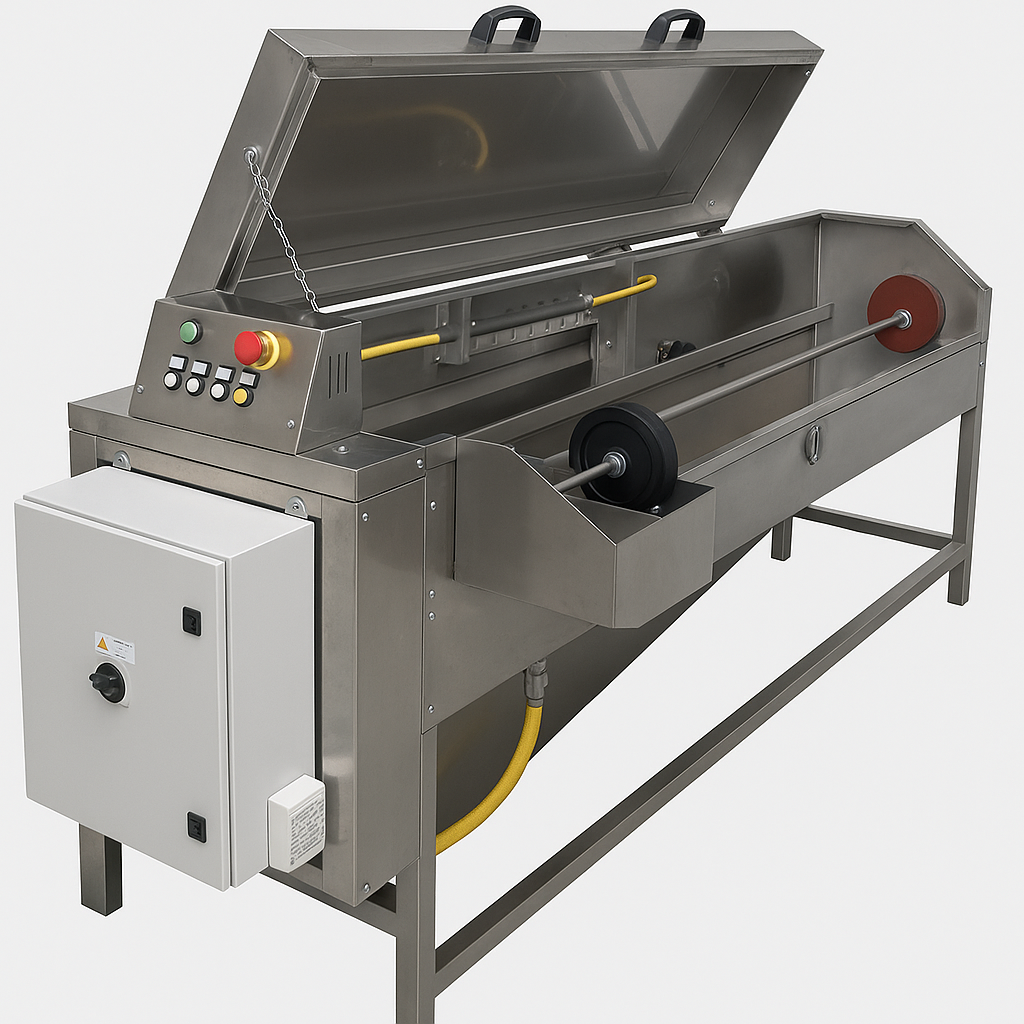

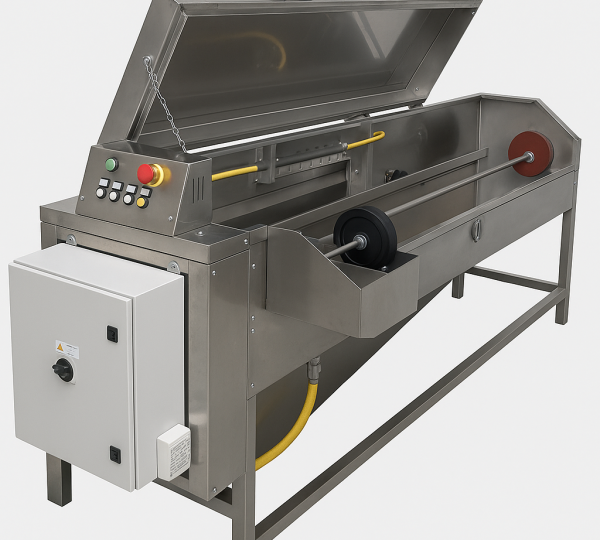

Cuba de lavado ultrasónico SIRIUS con tapa abierta, panel superior de botones de control y soportes de eje integrados.

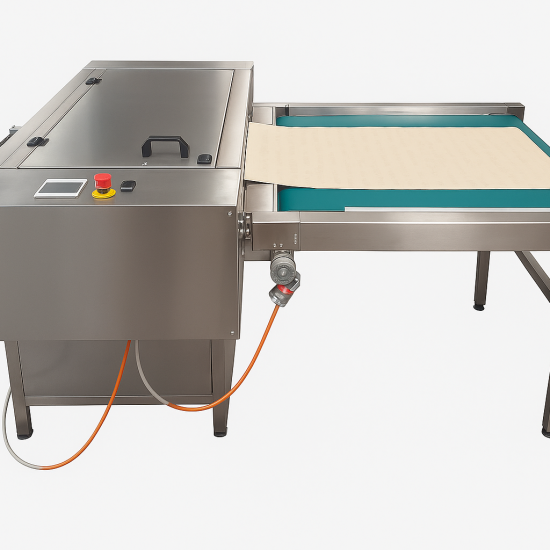

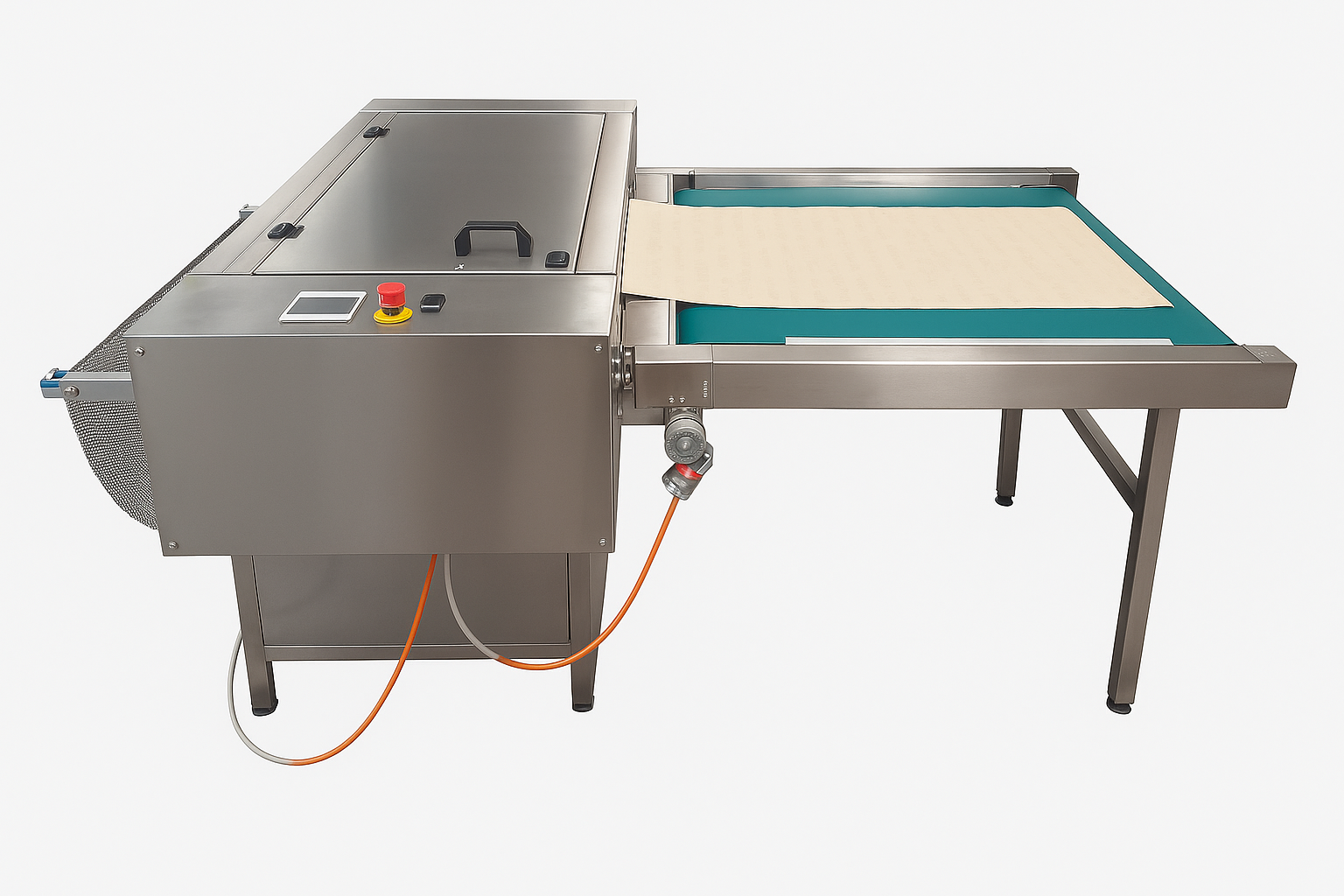

Lavadora de clichés modelo ELECTRA con cinta transportadora verde de alimentación horizontal y módulo de lavado en acero inoxidable.

Lavadora de clichés ELECTRA

Para clichés fotopolímeros planos de 1,14 a 3,5 mm de espesor, con lavado, aclarado y secado automáticos.

Características

  • Rodillos de goma motorizados, cepillos de vaivén, rodillos escurridores y secado por aire caliente.
  • Los rodillos se ajustan solos al espesor del cliché.
  • Dos depósitos extraíbles con bomba y sensor de nivel, para el líquido de lavado y el agua de aclarado.
  • Pantalla táctil con PLC para ajustar la velocidad de paso.
  • Filtro de cartucho lavable. Estructura en acero inoxidable AISI 304.

Lavadora de clichés VELA para cartón ondulado

Para lavar clichés de cartón ondulado con agua y detergente.

Características

  • Amplia apertura frontal deslizante y transparente, para colocar los clichés y ver el ciclo.
  • Fijación de clichés con guías para Maider y sistema magnético.
  • Lavado, aclarado y soplado automáticos; se pueden excluir el aclarado y el soplado, y programar de 1 a 3 pasadas.
  • Carro de lavado con cepillo rotativo, dos barras de lavado/aclarado y una de soplado.
  • Dos depósitos de PET de 500 litros, para el lavado con agua y detergente y para el aclarado.
  • Carga automática de detergente, PLC y preparada para control remoto (4.0).
  • Tanque de lavado en acero inoxidable AISI 304 con filtro de 500 micras.

Ver el vídeo de VELA

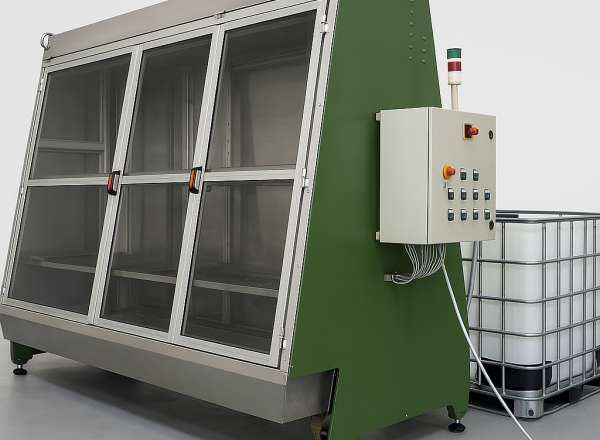

Cabina de lavado vertical modelo VELA en color verde con puertas de vidrio y armario de control eléctrico lateral junto a un contenedor IBC.

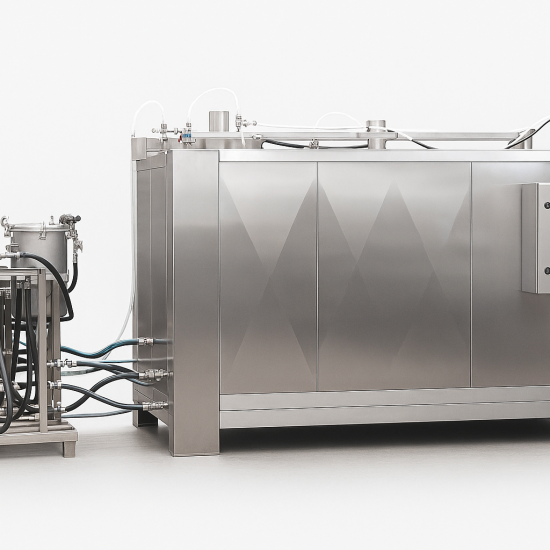

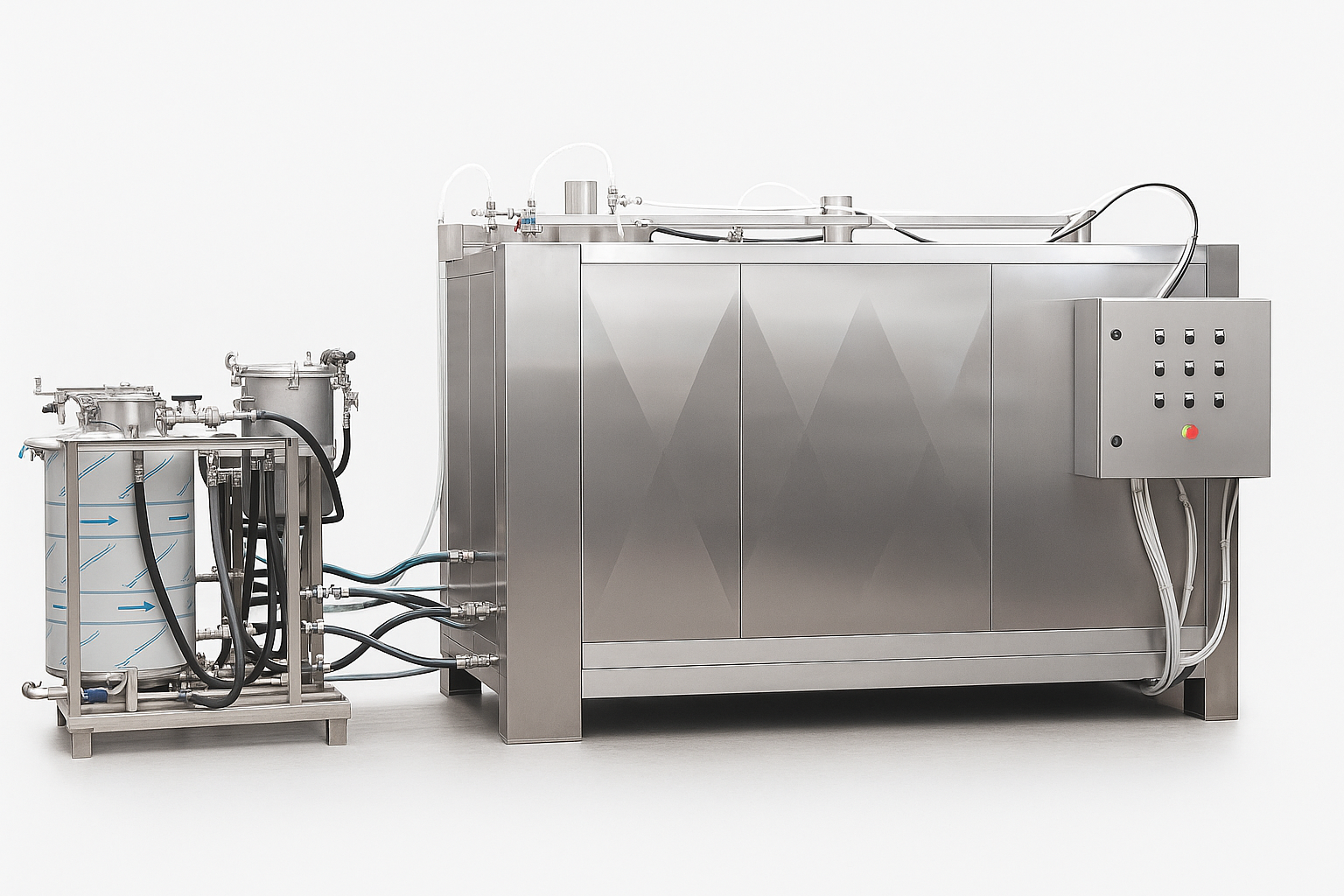

Gran túnel de lavado continuo modelo LIBRA fabricado en acero inoxidable con estación de filtrado exterior y cuadro de mandos integrado.

Túnel de lavado LIBRA

Para componentes de máquinas rotativas de flexografía y huecograbado. Según el fabricante, el ciclo completo dura de media 30 minutos.

Características

  • Cuadro de mando totalmente neumático, con lavado, aclarado y soplado automáticos según la versión.
  • Anillo de lavado móvil con movimiento alterno, con las boquillas de lavado, aclarado y soplado, para cubrir toda la pieza.
  • Depósitos de acero inoxidable de 200 litros con fondo cónico y dos filtros de 500 micras cada uno.
  • Carro parcialmente extraíble con posicionadores para las piezas.
  • Caja insonorizada para la bomba y los grupos de válvulas.
  • Seguridad: sensor de apertura de puerta y válvula de vacío. Construcción en acero inoxidable AISI 304.

Ver el vídeo de LIBRA

Aplicaciones

Lavado de componentes en flexografía, huecograbado, offset y etiqueta, y de clichés para cartón ondulado.

Para recuperar el solvente o el agua de lavado, vea nuestros destiladores y equipos de tratamiento de agua.

Solicite asesoramiento

Indíquenos qué piezas necesita lavar, sus medidas y el tipo de tinta, y le recomendamos el modelo. Solicite información.

Preguntas frecuentes sobre lavadoras industriales

¿Qué lavadora necesito?

Depende de la pieza: consulte «Qué lavadora elegir». Le asesoramos según sus piezas y sus tintas.

VEGA y ORION tienen versión neumática para solventes industriales y versión eléctrica para agua y detergente. VELA trabaja con agua y detergente. En el resto de modelos le indicamos el líquido adecuado para su tinta.

PEGASO limpia con producto químico y agua a alta presión; SIRIUS, por ultrasonidos de 40 kHz. La elección depende del anilox y del tipo de suciedad; le asesoramos.

Las lavadoras de piezas (VEGA, ORION y LIBRA) trabajan en circuito cerrado y hermético, con filtros de acero inoxidable de 500 micras, y PEGASO recircula el producto químico. Para recuperar el solvente o el agua sucios, pueden combinarse con nuestros destiladores.

Las lavadoras de piezas tienen sensor de apertura de tapa o puerta, que detiene el ciclo, y válvula de vacío, y están preparadas para conectarse a la aspiración. Todos los equipos llevan marcado CE.
